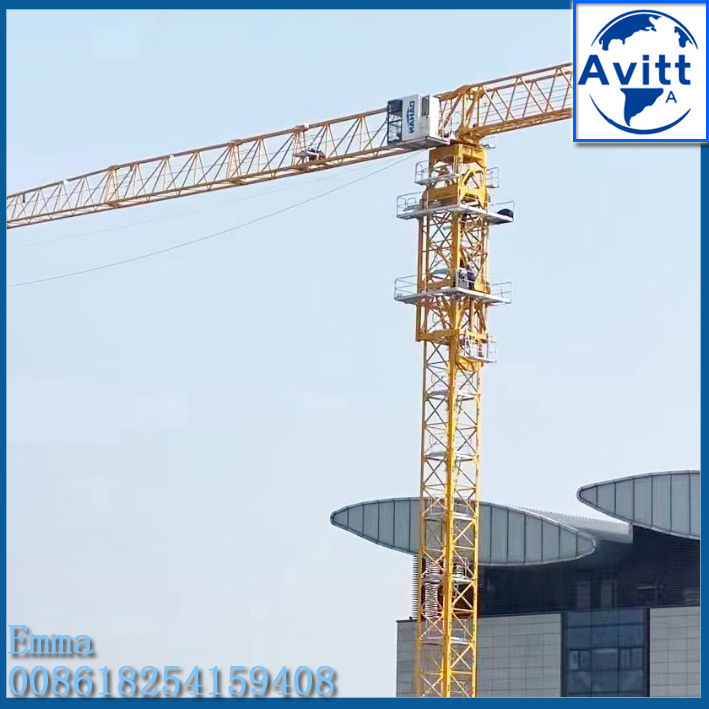

PT6015 QTZ125 Flat Top Tower Crane 10T Carico 60M Boom

PT6015 QTZ125 Sezione del traliccio per gru a torre a testa piatta L46A1 con certificato CE EAC


Parametri di scatto

1.Gru a torre a testa piatta TZ125

2. Tipo: fisso e a salita esterna

3. Lunghezza braccio di lavoro: 60m

4. Carico in punta: 1,5 t

5. Carico massimo: 10 t

6. Altezza autoportante: 45 m

Specifiche

Le caratteristiche del processo

1) La saldatura ad arco sommerso automatica viene adottata negli arti principali e nel braccio a traliccio. Ha un'elevata efficienza termica, un'elevata penetrazione, un'elevata efficienza di produzione, riducendo al contempo i pori e i difetti di fessurazione, aumenta la resistenza della saldatura e il bell'aspetto.

2) Adottiamo la saldatura a gas a biossido di carbonio; ha calore concentrato, una piccola linea di saldatura, alta resistenza e resistenza alla ruggine e alle crepe. può ridurre lo stress e la deformazione, ha alta resistenza e resistenza alla ruggine e alle crepe.

3) La sabbiatura viene utilizzata per i tralicci per rafforzare la durezza della superficie dell'acciaio; migliorare l'adesione della vernice e prolungarne la durata

Descrizione

1. La base della gru a torre fissa è fissata al suolo su una fondazione in cemento

2. La base è quindi collegata alle sezioni del traliccio che conferiscono alla gru la sua altezza.

3. Inoltre, il traliccio è collegato all'unità di rotazione che consente alla gru di ruotare.

4. Il braccio orizzontale (braccio di lavoro) è la parte della gru che trasporta il carico.

5. Il controbraccio trasporta un contrappeso mentre il braccio sospende il carico da e verso il centro della gru.

6. L'operatore della gru di solito rimane nella cabina in cima alla torre.

7. Il gancio di sollevamento è azionato dall'operatore utilizzando motori elettrici per manipolare i cavi in fune metallica attraverso un sistema di pulegge che sollevano i materiali da costruzione

Struttura in acciaio:Aggiornamento della tecnologia Potain

1. La sezione standard adotta L46A1 e l'intera piastra della macchina è in materiale Q355B

2. La gabbia di arrampicata adotta la serie Potain MC

3. Le piattaforme girevoli superiori e inferiori adottano la struttura Potain MCT133

4. La sezione di transizione centrale adotta acciaio tondo pieno Q355B

5. La corda superiore del braccio adotta acciaio tondo pieno Q355B e la corda inferiore adotta acciaio angolare Q355B fibbia quadrata e tubo quadrato affilato

6. Il braccio di bilanciamento adotta Q355B, acciaio a forma di H
